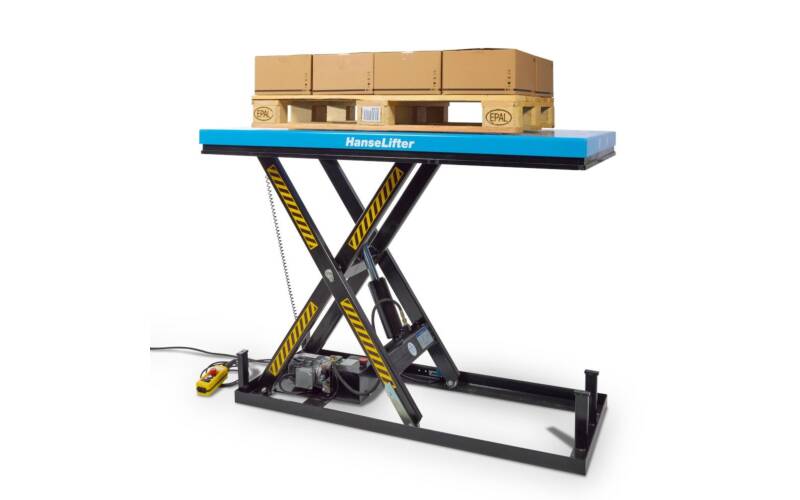

main product photo

Hubtisch HIW1004, Tragfähigkeit: 1000 kg, Hubhöhe: 1300 mm, 380V

  • Plattformmaße: 1700 x 1000 mm
  • Hubbereich: max. 1300 mm
  • Tragfähigkeit: 1000 kg
  • Spannung: 380V
  • Motorleistung: 1.1kW
  • Sicherheit: Not-aus-Schalter am Bedienteil
2.140,81 €
Hersteller: HanseLifter
Lieferzeit: 5-8 Tage, ab Lager Bremen
Auf Lager
Artikelnummer
GE0080884
Inkl. 19% MwSt.  |   Kostenlose Lieferung
Informationen zum Produkt
  HIW500 HIW1000 HIW2000
Merkmale Klassisches Model Klassisches Model Klassisches Model
Hersteller HanseLifter HanseLifter HanseLifter
Antrieb Elektro/ Hand Elektro/ Hand Elektro/ Hand
Tragfähigkeit / Last (Q) 500 kg 1000 kg 2000 kg
Eigengewicht 160 kg 220 kg 280 kg
Hub (h3) 820 mm 820 mm 820 mm
Höhe Hubtisch ausgefahren (h4) 1010 mm 1010 mm 1010 mm
Höhe gesenkt (h13) 190 mm 190 mm 190 mm
Ladeflächenlänge (l3) 1300 mm 1300 mm 1300 mm
Ladeflächenbreite (b9) 800 mm 800 mm 800 mm
Gesamtlänge (l1) 1300 mm 1300 mm 1300 mm
Gesamtbreite (b1) 800 mm 800 mm 800 mm
Hubgeschwindigkeit mit/ohne Last 55 mm/s 55 mm/s 55 mm/s
Senkgeschwindigkeit mit/ohne Last 40 mm/s 35 mm/s 33 mm/s
Hubmotor, Leistung bei S3 15% 1.1 kW 1.1 kW 1.1 kW
Betriebsspannung 380/50 oder 230/50 V/Hz 380/50 oder 230/50 V/Hz 380/50 oder 230/50 V/Hz
Länge der Zuleitung zum Bedienteil 3000 mm 3000 mm 3000 mm
Anlieferung wird komplett montiert geliefert wird komplett montiert geliefert wird komplett montiert geliefert
Montageanleitung nötig nein nein nein
Technische Zeichnung Stationärer Hubtisch mit Einfachschere frontal



Technische Zeichnung Stationärer Hubtisch mit Einfachschere seite

Sondermodelle HIW1004 HIW1006 HIW1008
Merkmale Sondermodell Sondermodell Sondermodell
Hersteller HanseLifter HanseLifter HanseLifter
Antrieb Elektro/ Hand Elektro/ Hand Elektro/ Hand
Tragfähigkeit / Last (Q) 1000 kg 1000 kg 1000 kg
Eigengewicht 250 kg 263 kg 470 kg
Hub (h3) 1060 mm 1060 mm 1060 mm
Höhe Hubtisch ausgefahren (h4) 1300 mm 1300 mm 1300 mm
Höhe gesenkt (h13) 240 mm 240 mm 240 mm
Ladeflächenlänge (l3) 1700 mm 2000 mm 2000 mm
Ladeflächenbreite (b9) 1000 mm 1000 mm 1700 mm
Gesamtlänge (l1) 1700 mm 2000 mm 2000 mm
Gesamtbreite (b1) 1000 mm 1000 mm 1700 mm
Hubgeschwindigkeit mit/ohne Last 32 mm/s 32 mm/s 32 mm/s
Senkgeschwindigkeit mit/ohne Last 28 mm/s 28 mm/s 28 mm/s
Hubmotor, Leistung bei S3 15% 1.1 kW 1.1 kW 1.1 kW
Betriebsspannung 380/50 oder 230/50 V/Hz 380/50 oder 230/50 V/Hz 380/50 oder 230/50 V/Hz
Länge der Zuleitung zum Bedienteil 3000 mm 3000 mm 3000 mm
Anlieferung wird komplett montiert geliefert wird komplett montiert geliefert wird komplett montiert geliefert
Montageanleitung nötig nein nein nein
Technische Zeichnung Stationärer Hubtisch mit Einfachschere frontal



Technische Zeichnung Stationärer Hubtisch mit Einfachschere seite

Sondermodelle HIW2004 HIW2006 HIW2008 HIW4003
Merkmale Sondermodell Sondermodell Sondermodell Sondermodell
Hersteller HanseLifter HanseLifter HanseLifter HanseLifter
Antrieb Elektro/ Hand Elektro/ Hand Elektro/ Hand Elektro/ Hand
Tragfähigkeit / Last (Q) 2000 kg 2000 kg 2000 kg 4000 kg
Eigengewicht 300 kg 315 kg 500 kg 470 kg
Hub (h3) 1050 mm 1050 mm 1150 mm 1100 mm
Höhe Hubtisch ausgefahren (h4) 1300 mm 1300 mm 1400 mm 1400 mm
Höhe gesenkt (h13) 250 mm 250 mm 250 mm 300 mm
Ladeflächenlänge (l3) 1700 mm 2000 mm 2000 mm 2000 mm
Ladeflächenbreite (b9) 1000 mm 1000 mm 1800 mm 1000 mm
Gesamtlänge (l1) 1700 mm 2000 mm 2000 mm 2000 mm
Gesamtbreite (b1) 1000 mm 1000 mm 1800 mm 1000 mm
Hubgeschwindigkeit mit/ohne Last 32 mm/s 32 mm/s 32 mm/s 30 mm/s
Senkgeschwindigkeit mit/ohne Last 28 mm/s 28 mm/s 28 mm/s 23 mm/s
Hubmotor, Leistung bei S3 15% 1.1 kW 1.1 kW 1.1 kW 1.1 kW
Betriebsspannung 380/50 oder 230/50 V/Hz 380/50 oder 230/50 V/Hz 380/50 oder 230/50 V/Hz 380/50 oder 230/50 V/Hz
Länge der Zuleitung zum Bedienteil 3000 mm 3000 mm 3000 mm 3000 mm
Anlieferung wird komplett montiert geliefert wird komplett montiert geliefert wird komplett montiert geliefert wird komplett montiert geliefert
Montageanleitung nötig nein nein nein nein
Technische Zeichnung Stationärer Hubtisch mit Einfachschere frontal



Technische Zeichnung Stationärer Hubtisch mit Einfachschere seite


Der HanseLifter Hubtisch HIW1004 – Stationärer Elektro-Hydraulik-Hubtisch mit 1.000 kg Tragkraft & großer Plattform



HanseLifter Hubtisch HIW1004 Produktmerkmale:



  • Elektro-hydraulische Höhenverstellung mit 1,1 kW Motorleistung

    Stufenloses Anheben und Absenken: Der Drehstrommotor (380V/50Hz) ermöglicht das Heben schwerer Lasten im Hubbereich von 250 bis 1.300 mm per Knopfdruck.

  • Tragfähigkeit von 1.000 kg für den stationären Materialfluss

    Nennlast für Industrieanwendungen: Die Scherenkonstruktion ist für die Handhabung von Paletten, Bauteilen und Frachten im Fertigungs- und Lagerbereich ausgelegt.

  • Großflächige Plattform (1.700 x 1.000 mm)

    Ausreichende Ladefläche: Bietet Raum zum Aufnehmen, Bestücken und Bearbeiten von normierten Paletten sowie großformatigen Werkstücken.

  • Externes Bedienelement mit 3,0 m Zuleitung

    Bedienung aus Distanz: Das separate Terminal erlaubt die Steuerung der Hub- und Senkvorgänge außerhalb des direkten Gefahrenbereichs.

  • Umfangreiche Sicherheitseinrichtungen

    Integrierter Schutz: Ausgestattet mit einem umlaufenden Kontaktschutzrahmen an den Plattformkanten, einem Not-Aus-Schalter am Bedienteil und einem Sicherheits-Überdruckventil.

  • Bodenmontage oder Grubeneinbau möglich

    Flexible Aufstellung: Kann direkt auf dem Werkstattboden fixiert oder ebenerdig in eine Grube integriert werden, um ein barrierefreies Befahren zu ermöglichen.

HanseLifter stationärer Hubtisch HIW1004 elektro-hydraulisch 1000 kg Tragkraft


Stationäre Hebelösung für Fertigung und Verpackung – Der HanseLifter Hubtisch HIW1004

Der stationäre HanseLifter Hubtisch HIW1004 ist ein elektro-hydraulisches Arbeitsgerät für den ortsfesten Einsatz in Produktion, Montage und Fertigungsstraßen. Seine Aufgabe ist das ergonomische Anheben von Gütern auf eine passende Arbeitshöhe, um körperliche Fehlhaltungen beim Be- und Entladen zu vermeiden. Mit den Plattformmaßen von 1.700 mm Länge und 1.000 mm Breite eignet sich der Hubtisch für das Handling von Europaletten, Gitterboxen und Industriebauteilen.

Das Gerät verfügt über eine Tragfähigkeit von 1.000 kg. Der elektro-hydraulische Antrieb mit einer Motorleistung von 1,1 kW (Betriebsspannung 380V/50Hz) hebt die Plattform stufenlos aus der Mindesthöhe von 250 mm auf eine maximale Endhöhe von 1.300 mm an. Die Steuerung erfolgt über ein externes Bedienterminal, das mit einer 3,0 Meter langen Zuleitung versehen ist und über Taster für Heben, Senken sowie einen Not-Aus-Schalter verfügt.

Für die Arbeitssicherheit ist die Plattform an der Unterseite mit einem umlaufenden Schutzrahmen ausgestattet, der den Absenkvorgang bei Kontakt mit einem Hindernis unterbricht. Ein Sicherheits-Überdruckventil schützt das Hydrauliksystem vor Überlastung. Die verwindungssteife Stahl-Scherenkonstruktion kann fest auf dem Hallenboden verankert oder in eine Grube eingesetzt werden. Bei einem Eigengewicht von ca. 250 kg ist der HIW1004 für den Dauerbetrieb im Industriealltag ausgelegt.

Warum den HanseLifter Hubtisch HIW1004 kaufen?

Der stationäre HanseLifter Hubtisch HIW1004 bietet eine funktionale Lösung für ergonomische Arbeitsplätze. Die Kombination aus 1,0 Tonne Tragkraft, elektro-hydraulischem 380V-Antrieb, variabler Montage (Boden oder Grube) und den integrierten Sicherheitseinrichtungen unterstützt das Materialhandling bei wiederkehrenden Hebevorgängen.

  • Qualität von HanseLifter

  • Paletten und Gitterboxen elektrisch Heben
  • Tragfähigkeiten je nach Modell: 500 - 4000 kg
  • Hubbereich: 190 - 1400 mm
  • Verschiedene Plattform Maße
  • Externes Bedienteil
  • Hubmotor
  • Netzspannung: 380 oder 230 V/A
  • Überdruckventil
  • Stabile Scherenverstrebungen
  • Umlaufender Plattformschutz
  • Sonderbau / Spezialanfertigungen auf Anfrage möglich
